Lưu trữ cố định · Kỹ thuật PACK LFP
Hệ thống PACK lưu trữ năng lượng từ 3 kWh đến 10+ MWh — thiết kế theo điều kiện mặt bằng của bạn, không phải một chiếc hộp có sẵn trong catalog.
Kiến trúc LiFePO4 treo tường, dạng tủ rack và dạng container, với kiểm định kết cấu, mô phỏng nhiệt và kiến trúc BMS do chúng tôi tự phát triển. Chúng tôi cung cấp cho đơn vị tích hợp, nhà thầu EPC và nhà sản xuất thiết bị OEM các module PACK hoàn chỉnh hoặc cụm bán thành phẩm theo thông số kỹ thuật của họ.
Ba kiến trúc
Kiểu dạng quyết định nhiều hơn cả dung lượng.
Dung lượng triển khai, điều kiện kết cấu mặt bằng và tốc độ triển khai sẽ chỉ ra một trong ba kiến trúc. Chọn sai sẽ kéo theo chi phí gia cố, giảm công suất vì nhiệt hoặc lãng phí diện tích sàn — rất lâu trước khi cell trở thành vấn đề.
ESS treo tường
Thiết bị tích hợp, lắp sẵn cho công trình hộ gia đình và thương mại nhẹ, nơi diện tích sàn là ràng buộc cứng.
ESS dạng tủ rack
Tủ rack dạng module, thay nóng, cân bằng giữa quản lý nhiệt, khả năng mở rộng và giao diện thanh cái tiêu chuẩn hóa.
ESS dạng container
Hệ thống cấp điện lực, nơi độ cứng kết cấu, kiểm soát nhiệt chính xác và BMS tập trung trở thành yếu tố then chốt.

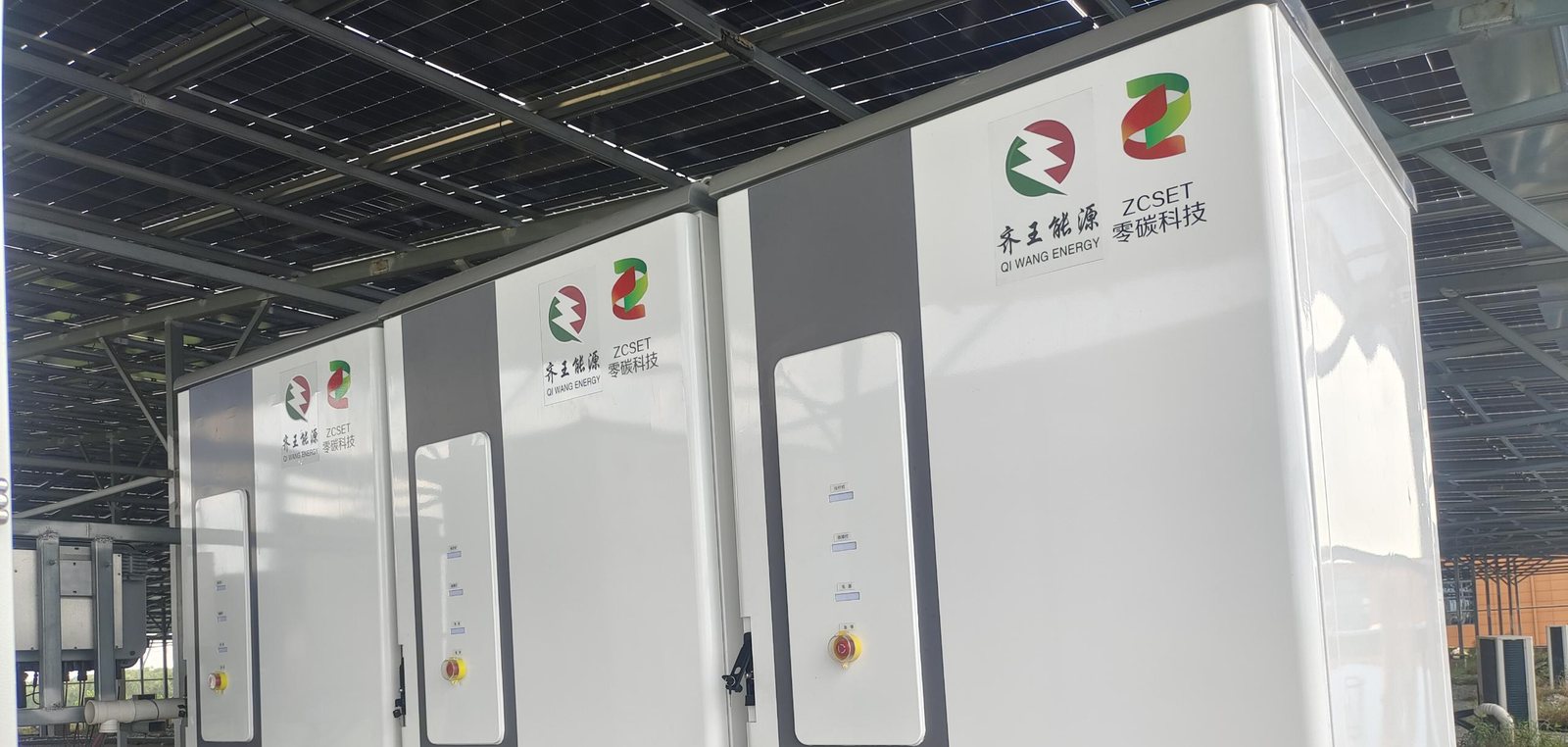

Ba kiến trúc
Treo tường, dạng tủ rack và dạng container — cùng một nền tảng cell.
Cả ba kiến trúc đều dùng cùng một loại cell LiFePO4 dạng lăng trụ đã đạt chuẩn và cùng một nền tảng firmware BMS, nên đơn vị tích hợp có thể mở rộng chương trình từ thiết bị hộ gia đình lên hệ thống container mà không phải tái kiểm định cell.
Kiến trúc 01
ESS treo tường
Với công trình hộ gia đình và thương mại nhẹ dưới 50 kWh, thiết bị treo tường cho hiệu suất sử dụng không gian cao nhất. Bộ pin kết cấu của chúng tôi dùng giá đỡ hợp kim nhôm với vỏ hộp đạt IP65, tích hợp bo mạch BMS gọn nhẹ và các module LiFePO4 đã thử nghiệm sẵn, nên khi đưa vào vận hành chỉ cần đấu nối chứ không phải lắp ráp.
Kiến trúc 02
ESS dạng tủ rack
Dự án thương mại và công nghiệp quy mô vừa từ 100 đến 500 kWh nên dùng kiến trúc dạng tủ rack. Cấu hình này hỗ trợ mở rộng PACK theo module, giao diện thanh cái tiêu chuẩn hóa và làm mát linh hoạt — bằng gió hoặc bằng chất lỏng — đồng thời giữ được độ cứng kết cấu trong quá trình vận chuyển và khi có địa chấn.
Kiến trúc 03
ESS dạng container
Ứng dụng quy mô điện lực và công nghiệp nặng trên 1 MWh cần hệ thống dạng container. Chúng tôi thiết kế với cấu trúc liên kết rack phân tán, tích hợp bộ biến đổi công suất tập trung và thuật toán BMS để cân bằng SOC giữa các chuỗi. Khung ISO cho phép triển khai nhanh tại công trường, còn kết cấu gia cường bên trong đáp ứng các tiêu chuẩn chịu tải gió và địa chấn toàn cầu.
So sánh song song
So sánh đầy đủ các kiến trúc
Mọi giá trị dưới đây là mốc cơ sở kỹ thuật của kiến trúc, không phải con số marketing. Nếu dự án của bạn nằm ngoài các khoảng này, chúng tôi thiết kế cấu hình riêng.
| Thông số | ESS treo tường | ESS dạng tủ rack | ESS dạng container |
|---|---|---|---|
| Dung lượng danh định | 3 – 50 kWh | 50 – 500 kWh | 1 MWh – 10+ MWh |
| Công suất định mức | 3 – 20 kW | 50 – 500 kW | 1 – 5 MW |
| Kiến trúc PACK | Tích hợp, lắp sẵn | Dạng module, thay nóng | Rack phân tán, mở rộng được |
| Phương thức làm mát | Đối lưu tự nhiên / quạt nhỏ | Gió cưỡng bức / tấm làm mát bằng chất lỏng | HVAC chính xác / vòng tuần hoàn glycol |
| Cấu trúc liên kết BMS | Tập trung, một nút | Mạng CAN / RS485 phân tán | Bộ điều khiển phân tầng, đồng bộ cloud |
| Khả năng chịu tải kết cấu | Giá đỡ tường / neo chống địa chấn | Đặt sàn, 800 – 1.200 kg mỗi rack | Khung container ISO, đạt yêu cầu gió / địa chấn |
| Triển khai điển hình | Hộ gia đình, thương mại nhẹ | Thương mại & công nghiệp | Điện lực, công nghiệp nặng |
| Yêu cầu mặt bằng | Kết cấu tường đã xác minh | Sàn gia cường, giảm rung | Khảo sát địa chất, trụ móng, đường cho cẩu |
Module tiêu chuẩn
Module lưu trữ, cung cấp dưới dạng cụm hoàn chỉnh.
Module rack và module treo tường được giao kèm BMS đã lắp, đã phân loại dung lượng và đã thử cách điện. Dòng vỏ hộp ABS đáp ứng các sản phẩm xách tay và di động trên cùng nền tảng cell.
| Model | Kiểu dạng | Điện áp danh định | Dung lượng | Năng lượng | Cấu hình |
|---|---|---|---|---|---|
| LX-W51.2V100 | Treo tường | 51,2 V | 100 Ah | 5,12 kWh | LiFePO4 · BMS tích hợp · IP65 |
| LX-R51.2V100 | Module rack | 51,2 V | 100 Ah | 5,12 kWh | LiFePO4 · thay nóng · CAN / RS485 |
| LX-R51.2V200 | Module rack | 51,2 V | 200 Ah | 10,24 kWh | LiFePO4 · thay nóng · CAN / RS485 |
| LX-WJ11-5000W | Thương mại & dự phòng | 51,2 V | — | 7,5 kWh | LiFePO4 · tích hợp bộ biến tần 5 kW |
| LX-ABS15-5000W | Xách tay & di động | 51,2 V | — | 7,5 kWh | LiFePO4 · tích hợp bộ biến tần 5 kW |
| Dòng LX-ABS12 | Vỏ hộp tùy chỉnh | 12,8 V | 60 Ah | 768 Wh | LiFePO4 · bộ biến tần sóng sin thuần 1 kW |
Module rack và module treo tường
Khối cơ bản cho hệ thống C&I và hộ gia đình. Giao kèm đã phân loại dung lượng và đã thử cách điện, bản đồ thanh ghi được cung cấp theo NDA để bạn tự tích hợp bộ điều khiển.
Cụm biến tần tích hợp
Thiết bị WJ và ABS 5 kW ghép bộ pin với bộ biến tần sóng sin thuần trong cùng một vỏ hộp, dành cho ứng dụng dự phòng và di động khi không thể dùng PCS riêng.
Dòng xách tay và ngoài lưới
Dòng ABS sạc từ xe, điện lưới AC hoặc năng lượng mặt trời, bảo hành hai năm. Cùng nền tảng LiFePO4 với các bộ pin động lực.
Năng lực kỹ thuật của chúng tôi
Bốn lĩnh vực quyết định tuổi thọ của một hệ thống lưu trữ.
Chọn cell
Loại pin LiFePO4 giữ được SOH trên 80% sau 6.000 chu kỳ. Kiểu dạng cell — lăng trụ hoặc trụ tròn — và cấu hình thanh cái được chọn theo giới hạn tốc độ C mục tiêu của bạn, nhờ đó rủi ro thermal runaway vẫn thấp mà không phải làm bộ pin dư thừa.
Kiến trúc BMS
Hệ thống rack phân tán dùng cấu trúc liên kết CAN/RS485 dự phòng để loại bỏ điểm hỏng đơn. Hệ thống dạng container dùng các lớp điều khiển phân tầng với đồng bộ chủ - tớ để cân bằng SOC chính xác trên hàng trăm module, hiển thị lên bộ điều khiển đồng bộ cloud.
Kỹ thuật nhiệt
Hiệu quả quản lý nhiệt ảnh hưởng trực tiếp đến tuổi thọ chu kỳ và tổng chi phí sở hữu. Chúng tôi mô phỏng giao diện nhiệt từ cell đến bộ pin trước khi làm khuôn, rồi chọn làm mát bằng gió, bằng tấm làm mát hoặc bằng HVAC/glycol theo chu kỳ làm việc thực tế chứ không theo định mức danh định.
Kiểm định kết cấu
Khung rack, kết cấu gia cường container và phụ kiện lắp đặt đều được kiểm định với sốc vận chuyển, địa chấn và tải gió. Thiết kế PACK theo module còn cho phép triển khai theo giai đoạn — bạn có thể mở rộng dung lượng theo nhu cầu thay vì đầu tư toàn bộ ngay từ đầu.
Thư viện ảnh hệ thống lưu trữ
Module, tủ và thiết bị xách tay.
Các cụm lắp ráp được chụp tại xưởng — module rack, cụm tủ và trạm điện xách tay.
Dành cho đơn vị tích hợp
Đối tác kỹ thuật PACK đứng sau thương hiệu của bạn.
Phần lớn công việc lưu trữ cố định của chúng tôi là OEM và ODM cho đơn vị tích hợp ESS, nhà thầu EPC và nhà sản xuất thiết bị. Bạn giữ quan hệ khách hàng và thiết kế hệ thống; chúng tôi đảm nhận phần PACK — cell, BMS, giao diện nhiệt, vỏ hộp và kiểm định kết cấu.
- Thiết kế PACK & BOM — kiến trúc, bố trí thanh cái, cầu chì, bộ đầu nối và khuôn vỏ hộp
- Kiểm định kết cấu — phân tích sốc vận chuyển, địa chấn và tải gió cho thiết kế khung của bạn
- Mô phỏng nhiệt — mô hình hóa giao diện từ cell đến bộ pin trước khi cắt khuôn đầu tiên
- Hỗ trợ kiến trúc BMS — giao thức, cấu trúc liên kết và định danh firmware theo thông số kỹ thuật của bạn
- Phương án giao hàng — module rack hoàn chỉnh, hoặc cụm bán thành phẩm cho dây chuyền của bạn
- Điều khoản thương mại — NDA và quyền sở hữu thiết kế được thống nhất trước khi bắt đầu phần kỹ thuật
Năng lực kỹ thuật của chúng tôi qua con số
Câu hỏi về lưu trữ
Điều các đơn vị tích hợp hỏi chúng tôi đầu tiên
Ba biến số quyết định: dung lượng triển khai, điều kiện kết cấu mặt bằng và tốc độ triển khai. Dưới 50 kWh, treo tường thắng về không gian. Từ 100 đến 500 kWh, dạng tủ rack thắng về khả năng mở rộng và khả năng bảo trì. Trên 1 MWh, dạng container là kiến trúc duy nhất đáp ứng đồng thời độ cứng kết cấu, kiểm soát nhiệt chính xác và truyền thông BMS tập trung.
Chúng tôi chọn loại pin LiFePO4 tối ưu để giữ SOH trên 80% sau 6.000 chu kỳ. Tuổi thọ thực tế phụ thuộc nhiều vào độ xả sâu, tốc độ C và mức độ đồng đều khi quản lý nhiệt của bộ pin — vì vậy chúng tôi coi thiết kế nhiệt là một phần chính của PACK, không phải phụ kiện.
Có, và thường đó cũng là quyết định thương mại đúng. Thiết kế PACK theo module cho phép triển khai một phần dung lượng trước rồi mở rộng sau, giảm chi phí đầu tư ban đầu trong khi vẫn để thanh cái, cấu trúc liên kết BMS và không gian vỏ hộp sẵn sàng cho quy mô cuối cùng.
Với lưu trữ cố định tại Hoa Kỳ, UL 1973 là tiêu chuẩn áp dụng. Với châu Âu, IEC 62619 là tiêu chuẩn an toàn pin công nghiệp, kèm dấu CE. Hồ sơ vận chuyển — UN38.3, MSDS và đóng gói IMDG — áp dụng bất kể điểm đến. Chúng tôi sẽ cho bạn biết cấu hình cụ thể của bạn hiện có bộ hồ sơ nào và bộ nào còn phải thực hiện.
Chúng tôi thiết kế và chế tạo PACK cùng vỏ hộp kết cấu, đồng thời tích hợp với hệ thống biến đổi công suất do bạn chỉ định. Nếu bạn có nhà cung cấp PCS ưu tiên, chúng tôi thiết kế theo dải đầu vào DC và giao thức truyền thông của họ; nếu chưa có, chúng tôi sẽ đề xuất và chịu trách nhiệm về giao diện.
Bước tiếp theo
Gửi đề bài dự án. Chúng tôi gửi lại kiến trúc.
Mục tiêu dung lượng, điều kiện mặt bằng, chu kỳ làm việc và thị trường đích — có những thông tin đó, chúng tôi có thể đề xuất kiến trúc, phác thảo thiết kế PACK và báo giá.
